大和製作所の製品は様々な分野で活躍しています。
高精度・高品質の精密金属部品をご提供致します。
製品品質
製品要求(幾何公差)に対応して、切削・研削工程を含めて±0.01～±0.002 までの製造品質を追及しております。
また、治工具等の組付けによる累積誤差も微細仕上げ加工にて最小限に留めています。
製品分野
宇宙産業部品、航空産業治工具類、医療産業治工具類、防衛産業部品、量子サイクロトロン部品、半導体装置部品、ロボット産業部品、金型産業部品、自動車産業部品、油空圧産業部品、食品製造部品、プラント各種産業部品、精密機械部品
- 加工サイズ
-
- 丸物
-
φ0.1 ～ MAXφ1400(Ｌは製品形状で変わります)
- 角物
-
3×3×3 ～ MAX1200×500×2400(製品形状で寸法制限が有ります)
- 加工ロット
-
少量多品種・試作品を得意としております。
- 材質(ミルシート可)
-
- 炭素鋼
-
S25C、S35C、S45C、S50C、FCD
- アルミニュム鋼
-
A1100～A7075
- ステンレス鋼
-
SUS303、SUS304、SUS316、SUS420、SUS440
- 合金鋼
-
SNC、SNCM、SCr、SCM、SK、SKH、SKD、SUJ2、YH、NAK、DC、PX、G0、DRM、YXR、HAP
- 銅合金
-
無酸素銅C1020、純銅C1100、クロム銅、ベリリウム銅C1720、リン青銅C5191、真鍮C2801、黄銅C3604
- 樹脂
-
PET、PEEK、MCナイロン、ウレタンゴム、ジュラコン、ブルコラン
- 特殊材
-
チタン、ニオブ、インバー、コバール、インコネル、ハステロイ
- 熱処理(協力会社)
-
真空焼き入れ、高周波、ズブ焼き入れ、浸炭焼き入れ、固溶化処理、時効処理、窒化処理
- 表面処理(協力会社)
-
ニッケル、クロム、銅、亜鉛、すず、金、ロジウム、黒染め、レイデント、アルマイト、硬質アルマイト、チタンコーティング、DLC
マシニング加工
3軸・4軸・5軸マシニングセンタを保有しています。
円テーブル・アングルヘッド等を駆使し、多彩な加工を行っています。
大きい物
X2400×Y1200×Z600範囲（YBM-1224V 安田工業）
（写真）2200×600×400 半導体チャンバーの加工。
5軸マシニングセンター
φ600以内の製品加工が可能です。
牧野フライス「a61-5XR」「D500」、森精機「NMV5000DCG」
安田工業「H30i」
いろいろな製品
5軸MCの加工品
MC加工品
MC加工品
放電・ワイヤー加工
「牧野フライス・EDGE3」で、更なる精度アップとATC16による納期短縮に貢献します。
電極加工はエロアシステムの採用により、マシニングからワンチャックで段取時間を短縮しています。

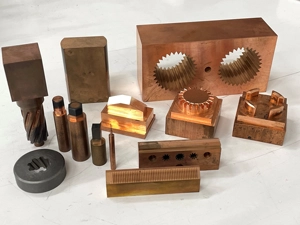

放電加工
電気の力を利用して金属を溶かす加工です。
切削では形状が作成出来ない・金属硬度が高く刃物が損傷する場合。
必要な形状を電極(銅・銅タン)に成形し、製品と電極の接触隙間で放電しながら溶かして形状を成形していきます。
ワイヤー加工
電気の力を利用して金属を切断する加工です。
切削では形状が作成出来ない・金属硬度が高く刃物が損傷する場合。
必要な形状をφ0.1～0.25ワイヤにて切断しながら複雑形状の加工が出来ます。
弓形の形状を5個連続で加工した物で、径0.1mmのワイヤを使用してカットしています。
総抜き形状（5種類）のストレート加工。
左側が製品です。右側のφ80mm×30mmの材料を径0.1mmのワイヤにてカットしています。
旋盤加工
NC旋盤は横型加工φ6～400と縦型加工φ300～2000を保有しております。
偏芯加工や角物加工でも加工機を駆使して製作した治具でクリアーします。
φ6～φ400mmまでOKです。
特殊ネジ加工も得意分野で、専用精密バイトを製作し多条特殊ネジもできます。
(φ1400以上は、専用治工具製作が必要となります)

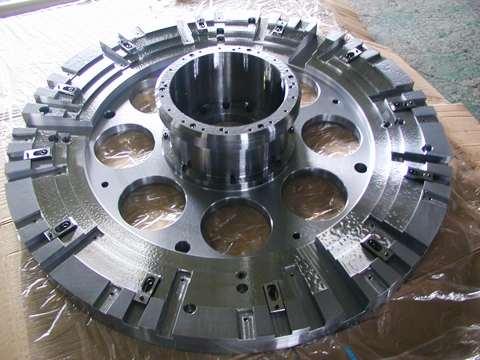

旋盤加工
φ1000以上の旋盤加工＋複合組付け仕上げ
無酸素銅 鏡面仕上げ
成形研磨加工
その名の通り多角的な形状かつ精度の厳しい製品を研磨加工致します。
成形研削盤
エキセントリックシャフト。
成形研削盤にて円筒、側面、偏心、カム、多角形、溝部等々一連の形状研磨加工を施した部品。
円筒研削盤
単品の振りφ300以内の製品に対応します。
寸法仕上加工、テーパー加工、R加工、溝加工。
φ30～先端φ1ピンの寸法仕上加工。
専用機設計・製作（現在、協力会社に委託）
お客様との専用機・電気設備について打ち合わせを行い、設計・製作・調整・現地据付まで 一連の作業を提供しています。
専用装置
- 金属材料専用装置
-
切削加工機、圧入機、洗浄機、圧検機、切断装置、加工治具、搬送装置、検査装置
- 樹脂材料専用装置
-
プレス金型装置
- 省力化対応ロボット連動システム
電装装置
- シーケンサによる自動・省力化装置
-
シーケンシャル制御、回転制御、NC制御、温調制御
射出成形金型設計・製作（現在、グループ・協力会社委託）
プラスチック成形用金型やプレス用金型、熱硬化、金属射出成形用金型などの検討から設計・製作、トライ成形に至る一連の流れをサポートしています。
また、製作後のサポートも万全を期しております。
射出成形用金型の紹介
（フタの製品部）
（フタ、φ90ネジ回転）
